導熱石墨片在LED單燈上的應用二

點擊數：13912020-04-07 00:00:00　來源: 石墨紙生產線-球形石墨生產線-超薄石墨紙-石墨紙?jiān)O(shè)備--青島久正源機械有限公司官方網站

新聞?wù)?本報告以LED為范例，說明新型高導熱石墨熱擴散片應用在熱擴散上之功能，期能為客戶提供適合之熱擴散材料，

本報告以LED為范例，說明新型高導熱石墨熱擴散片應用在熱擴散上之功能，期能為客戶提供適合之熱擴散材料，
并使客戶之產品異軍突起，成為市場主流產品。
研究設備

NEC  TH5100 溫度量測儀



LED + 散熱座




研究條件




 ?   電壓：3.3V

 ?   電流：0.33A


一：未加散熱片之散熱測試


 ?   LED背面未加裝散熱鰭片，唯一的散熱工具為鋁基板。
 ?   點亮LED燈，于5分鐘后以熱感機測量其溫度梯度分布，并拍照留存。
未加散熱之溫度分布情形
     ?正面中心溫度：71.1℃，高溫集中于熱源(LED燈)區，溫度向外圍遞減。
     ?背面中心溫度：54.3℃，高溫集中于熱源(LED燈)區之背面，溫度向外圍遞減，
但由于背面材質是鋁基板，導熱效率較正面的PI材質為佳，故溫度分布較正面為平均。

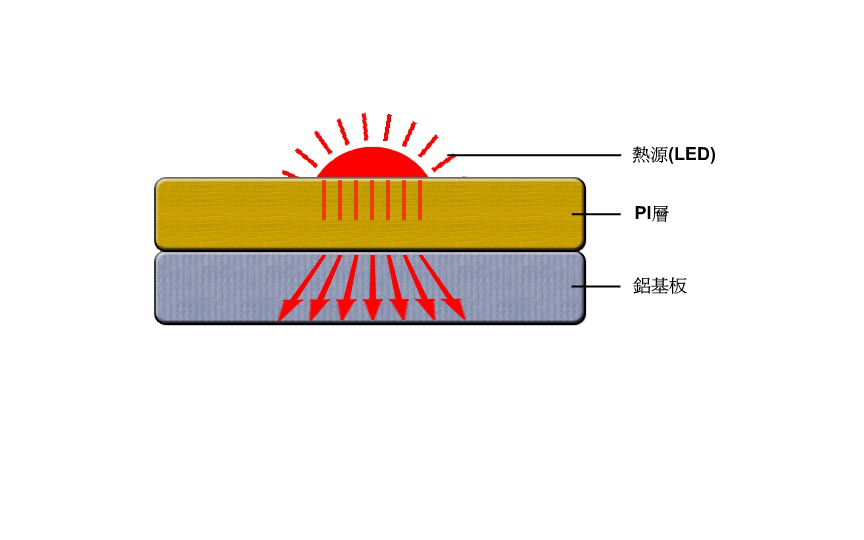

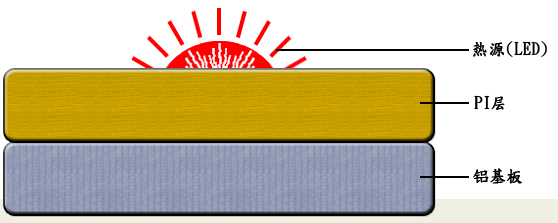

LED散熱示意圖
二：加散熱片后之散熱測試

 ?   LED背面加裝散熱鰭片，增加鋁基板散熱效率。

 ?   點亮LED燈，于5分鐘后以熱感機測量其溫度梯度分布，并拍照留存。

加散熱片后之溫度分布情形


     ?正面中心溫度：49.1℃，高溫集中于熱源(LED燈)區，溫度向外圍遞減，

   由于加裝了散熱鰭片，已經有效降低了熱源區的溫度。


     ?背面中心溫度：30.1℃，高溫不再集中于熱源(LED燈)區之背面，
   而是平均分布于整個散熱鰭片上。

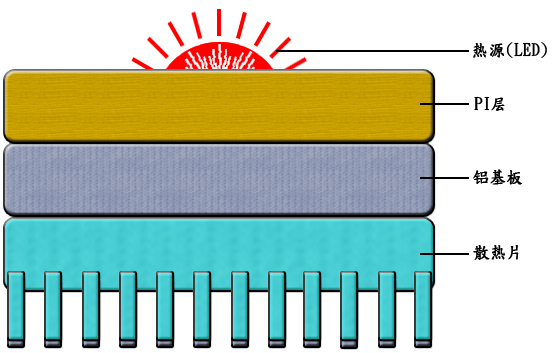

 LED+散熱片熱流示意圖：


三：散熱鰭片加石墨熱擴散片后之散熱測試


 ?   于散熱鰭片與鋁基板之間加裝石墨熱擴散片，增加散熱鰭片之散熱效率。

 ?   點亮LED燈，于5分鐘后以熱感機測量其溫度梯度分布，并拍照留存。


加石墨熱擴散片前后之溫度分布比較
    ?未加石墨熱擴散片前：背面中心溫度為30.1℃，高溫區雖較為分散，但由于散熱鰭

片于X-Y軸之導熱速度不夠快，以致僅有熱源中心附近的鰭片能發揮散熱功能。


     ?加石墨熱擴散片之后：背面中心溫度為31.4℃，高于未加時的30.1 ℃，
顯示在石墨片之輔助下，不僅提高X-Y軸之導熱速度，更降低了LED正面以
及背面之溫度梯度，且高溫區不再集中于熱源中心附近的區域，有效提高散
熱鰭片之散熱效率。

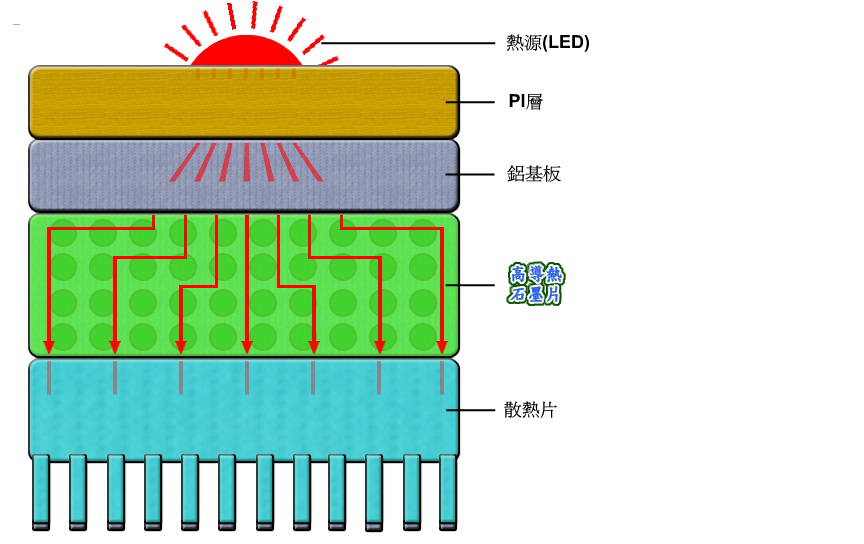

LED+石墨片+散熱片熱流示意圖

結論
?近年來的電子產品，主要都以輕、薄、短、小為主；而要在產品的輸出功率不變的情況下，如何能更有效率的散熱，將會是評估材料的關鍵之一。
?目前散熱鰭片所搭配的導熱膏以及導熱膠帶僅可發揮70%的鰭片效能,而石墨熱擴散片可大幅提升至近90%的散熱鰭片效能。
?使用熱擴散片有助于在相同熱源情況下，減小散熱系統的體積，而達到降低體積的效果
